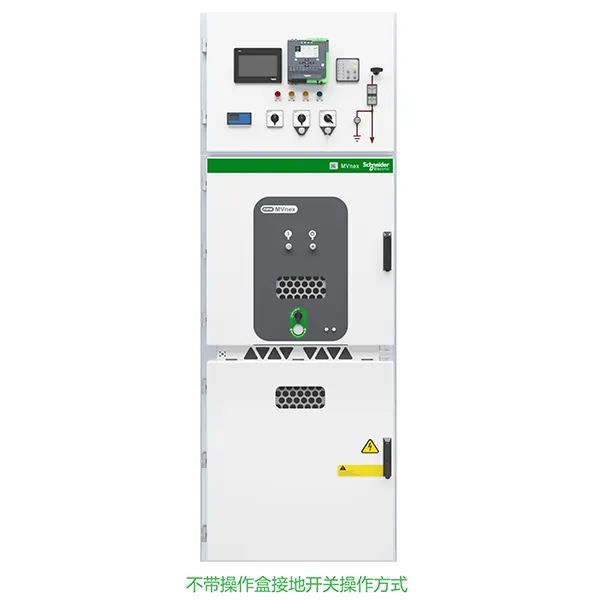

MVnex
Бронированное металлическое распределительное устройство MVnex – это оборудование для распределения электроэнергии с превосходной производительностью, тщательно разработанное компанией Schneider.
Описание
маркер
Описание продукции
Бронированное металлическое распределительное устройство MVnex - это оборудование для распределения электроэнергии с превосходной производительностью, тщательно разработанное компанией Schneider. Оно оснащено высокопроизводительным встроенным вакуумным выключателем HVX с высокими параметрами и комплексными решениями, а также имеет множество решений для первичной проводки, отвечающих потребностям различных пользователей и отраслей промышленности.
Компания MVnex 12kV предлагает два решения для управления выключателями заземления: операционный блок и нерабочий блок.
Особенности продукции
При проектировании MVnex в полной мере используются различные передовые методы, такие как автоматизированное проектирование, синтез-тестирование, динамическое моделирование и т.д.
Конструкция MVnex полностью учитывает реальную ситуацию при монтаже, эксплуатации и техническом обслуживании：
Надежность: Пользователи получат выгоду от постоянного повышения эксплуатационной надежности Schneider Electric Group на протяжении более чем 50 лет
Простота: Ручное управление на месте чрезвычайно простое, а значок моделирования на передней панели каждого распределительного устройства позволяет управлять процессом управления.
Последовательность действий и операции разделения очень просты для понимания
Безопасность: Совершенная механическая и электрическая блокировка эффективно предотвращает неправильную работу
Технические параметры
| Электрические характеристики(соответствоватьМЕК60298иGB3906) | ||||
| Номинальное напряжение | кВ среднеквадратичное значение | 12 | ||
| Номинальный уровень теплоизоляции | ||||
| Выдерживаемое напряжение промышленной частоты (50 Гц, 1 мин) | кВ среднеквадратичное значение | 42 | ||
| Выдерживаемое напряжение при импульсном воздействии молнии (1,2/50) | пик kA | 75 | ||
| Номинальный ток | ||||
| автобус | Армс | 630~4000 | ||
| автоматический выключатель | Армс | 630~4000 | ||
| контактор | Армс | 400 | ||
| Номинальная термостойкость, выдерживаемый ток (4 с) | кА среднеквадратичное значение | 25-31.5-40 | ||
| Номинальный пиковый выдерживаемый ток | пик kA | 63-80-100 | ||
| Уровень защиты | ||||
| оболочка | IP4X | |||
| кабинка | IP2X | |||
| Номинальные параметры | ||||
| Ширина | высокий | глубокий | ||
| Линия вверх | итоговый результат | |||
| 400А (контактор) | 650 | 2250 | 1600 | 1400 |
| 630/1250A-31.5kA | 650 | 2250 | 1600 | 1400 |
| 630/2000А | 800 | 2250 | 1600 | 1400 |
| 2500/3150А | 1000 | 2250 | 1600 | 1400 |
| 4000А | 1000 | 2250 | 1600 | 1600 |
