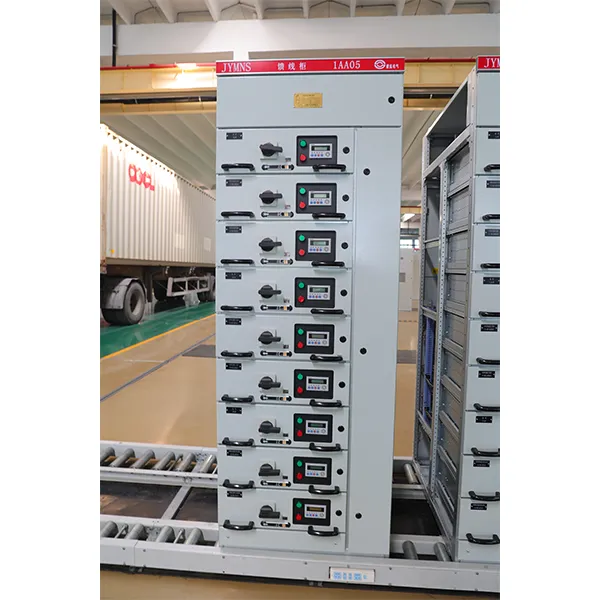

Низковольтное выдвижное распределительное устройство переменного тока типа JYMNS
Низковольтное выдвижное распределительное устройство типа JYMNS представляет собой комбинированное низковольтное выдвижное распределительное устройство, собранное из стандартных модулей.
Описание
маркер
Описание продукции
Низковольтное выдвижное распределительное устройство типа JYMNS представляет собой комбинированное низковольтное выдвижное распределительное устройство, собранное из стандартных модулей. Данное устройство предназначено для систем электроснабжения переменного тока частотой 50-60 Гц и номинальным рабочим напряжением до 660 В включительно, используется для управления оборудованием генерации, передачи, распределения, преобразования электроэнергии и её потребления, широко применяется в центрах питания (PC) и центрах управления двигателями (MCC) на электростанциях, подстанциях, промышленных предприятиях и высотных зданиях. После оснащения интеллектуальными приборами может формировать систему компьютерного мониторинга, состоящую из интеллектуальных распределительных шкафов и верхнего уровня управления.
Данное устройство соответствует стандарту IEC 439, VDE 60 и национальному стандарту GB7251.1-2023 «Низковольтные комплектные распределительные устройства и устройства управления», отраслевому стандарту JB/T9661-1999 «Низковольтные выдвижные комплектные распределительные устройства», национальному стандарту GB/T24274-2009 «Низковольтные выдвижные комплектные распределительные устройства и устройства управления».
Особенности продукции
Распределительное устройство JYMNS обладает большим количеством преимуществ по сравнению с традиционной продукцией. Распределительное устройство JYMNS имеет компактную конструкцию, высокую степень универсальности, сейсмостойкость 9 баллов, гибкость сборки; использует конструкцию стандартных модулей, более чем из 200 видов сборочных элементов могут быть составлены каркасные структуры шкафов и выдвижные блоки различных схем; обладает высокой стабильностью и техническими характеристиками, позволяет экономить пространство, имеет высокую степень стандартизации, унификации и типизации, что значительно сокращает площади для хранения и транспортировки сборных элементов; монтаж удобен, не требуются специальные сложные инструменты.
Технические параметры
| Параметр | Данные |
| Номинальное изоляционное напряжение | 660 В |
| Номинальное рабочее напряжение | 380 В, 660 В, 690 В |
| Максимальный рабочий ток главной шины | 6300 А |
| Термически стойкий ток главной шины (1 с) Icw | 100 кА (действующее значение) |
| Ударный ток главной шины Ipk | 250 кА (максимальное значение) |
| Термически стойкий ток распределительной шины (вертикальной шины) | 1600 А |
| Ударный ток распределительной шины (вертикальной шины) Ipk | Стандартный тип: 90 кА (макс.), Усиленный тип: 130 кА (макс.) |
| Степень защиты | IP42 |
| Габаритные размеры (ШГВ) | 600(800,1000)*800(1000)*2200 |
связаться с нами
Сопутствующие популярные продукты

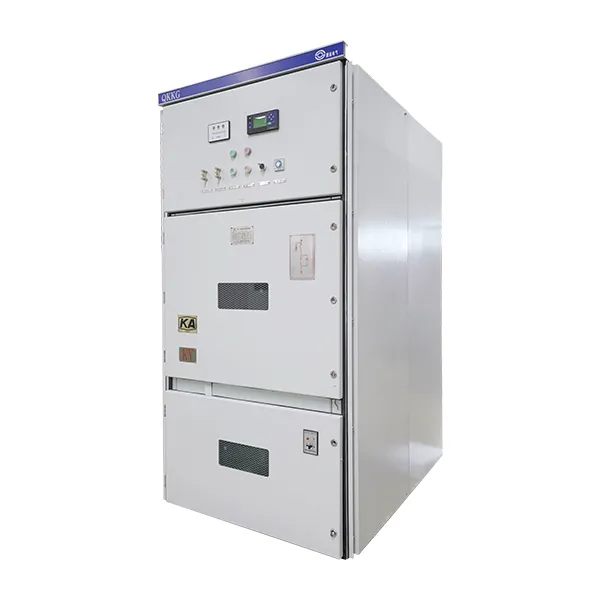

Общешахтное высоковольтное устройство пуска с реактором типа QKKG
Общешахтное высоковольтное устройство пуска с реактором (далее — устройство с реактором) типа QKKG соответствует национальному стандарту GB/T12173-2008 «Электрооборудование общешахтного исполнения», прошло проверку и испытания в уполномоченных государственных испытательных органах и получило сертификат соответствия.
MVnex
Бронированное металлическое распределительное устройство MVnex – это оборудование для распределения электроэнергии с превосходной производительностью, тщательно разработанное компанией Schneider.
Общешахтное устройство компенсации реактивной мощности типа GKWD
Общешахтное устройство компенсации реактивной мощности типа GKWD в основном предназначено для компенсации реактивной мощности в сетях на низковольтной стороне подстанций на угольных шахтах, неопасных по взрыву газа и угольной пыли, а также в других аналогичных подземных промышленных производствах, таких как нерудные шахты, с целью улучшения коэффициента мощности линии и поддержания коэффициента мощности сети в стабильном состоянии.
Бронированное металлическое закрытое распределительное устройство со средней установкой выдвижных элементов KYN28(A)-12
Комплектное распределительное устройство переменного тока, металлическое, закрытое, бронированное, с выдвижными тележками (выкатными элементами) в средней части, типа KYN28A-12 представляет собой комплектное распределительное устройство внутренней установки для трехфазного переменного тока частотой 50 Гц, предназначенное для приема и распределения сетевой электроэнергии напряжением 3.6~12 кВ, а также для управления, защиты и мониторинга цепей.

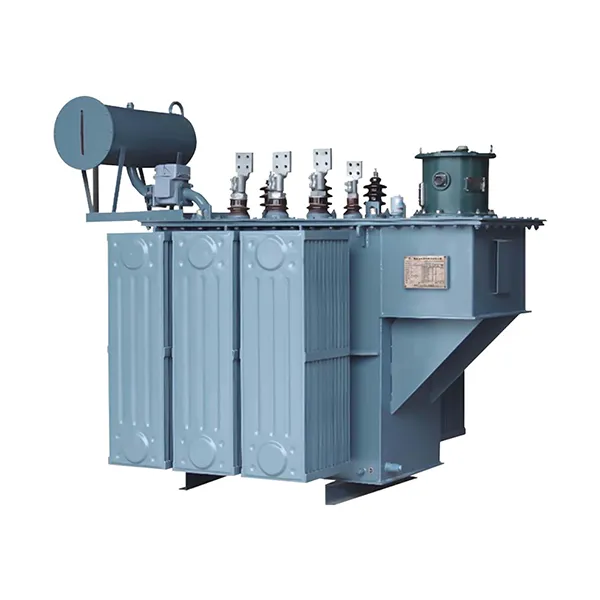

Трехфазный масляный трансформатор серии SZ11
Масляный трансформатор с регулированием напряжения под нагрузкой (РПН) серии SZ11 с шихтованным магнитопроводом является усовершенствованным продуктом, разработанным на основе масляного трансформатора с пространственной (объёмной) навитой магнитной системой серии S11.

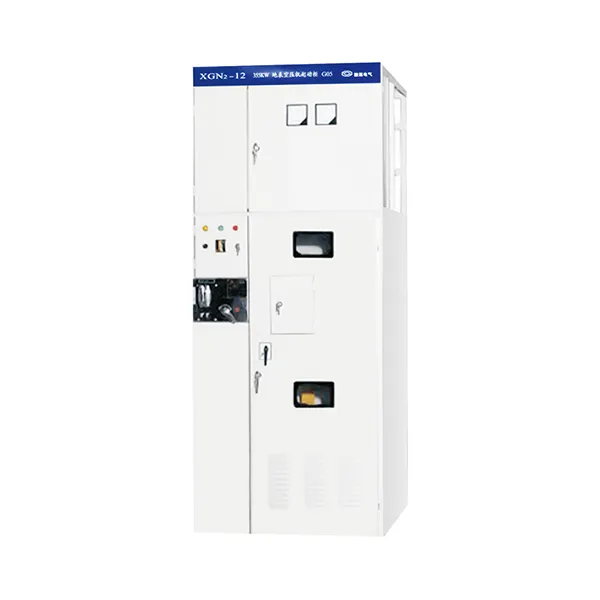

Ячеистое металлическое закрытое распределительное устройство XGN2-12
Высоковольтное кольцевое сетевое распределительное устройство HXGN-12 представляет собой ячеистое стационарное металлическое закрытое высоковольтное коммутационное оборудование, предназначенное для использования внутри помещений в трехфазных сетях переменного тока частотой 50 Гц, напряжением 3-12 кВ, для кольцевого электроснабжения и на потребительских подстанциях в целях приема, управления и распределения электроэнергии.

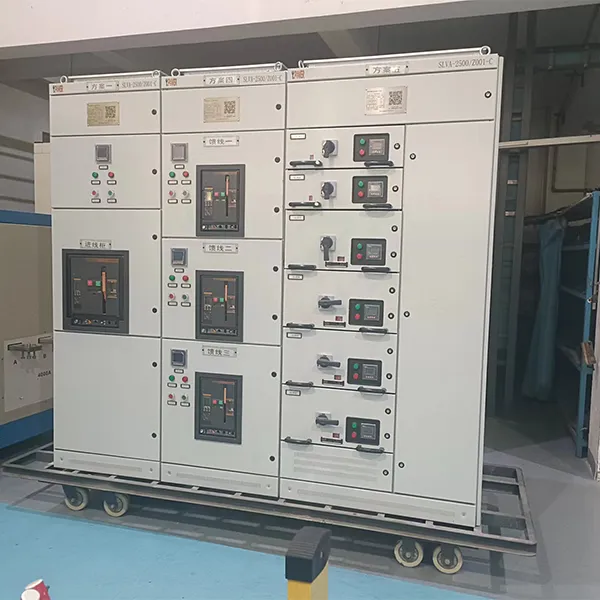

Низковольтное комплектное распределительное устройство стандартизированного исполнения SLVA
Низковольтное комплектное распределительное устройство стандартизированного исполнения представляет собой низковольтное комплектное распределительное устройство, разработанное в соответствии с требованиями стандартизации, и предназначено для систем напряжением 0.4 кВ.

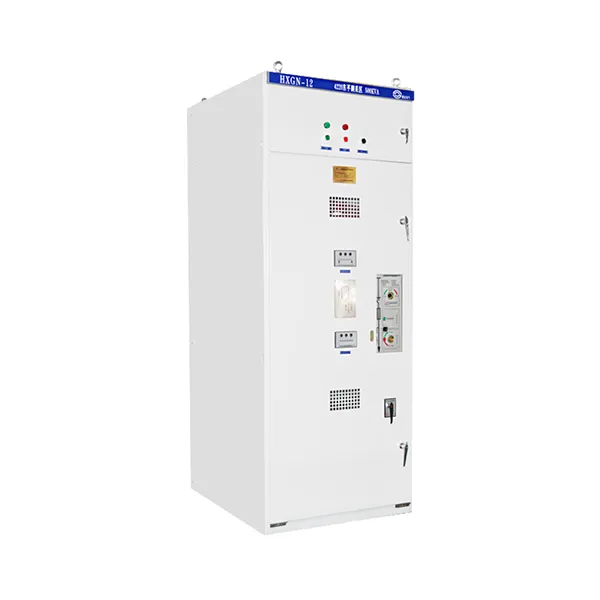

Высоковольтное кольцевое сетевое распределительное устройство HXGN-12Z(F)
Высоковольтное кольцевое сетевое распределительное устройство HXGN-12 представляет собой ячеистое стационарное металлическое закрытое высоковольтное коммутационное оборудование, предназначенное для использования внутри помещений в трехфазных сетях переменного тока частотой 50 Гц, напряжением 3-12 кВ, для кольцевого электроснабжения и на потребительских подстанциях в целях приема, управления и распределения электроэнергии.

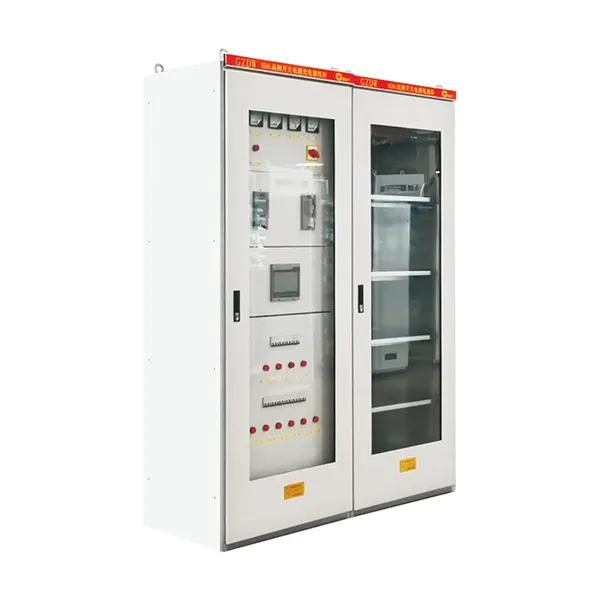

Микропроцессорный шкаф постоянного тока с высокочастотными переключателями серии GZDW
Выпрямительные шкафы постоянного тока серии GZDW с высокочастотными переключателями и микропроцессорным управлением, использующие новые интеллектуальные высокочастотные переключающие выпрямительные модули и систему мониторинга, полностью соответствуют требованиям соответствующих государственных стандартов.

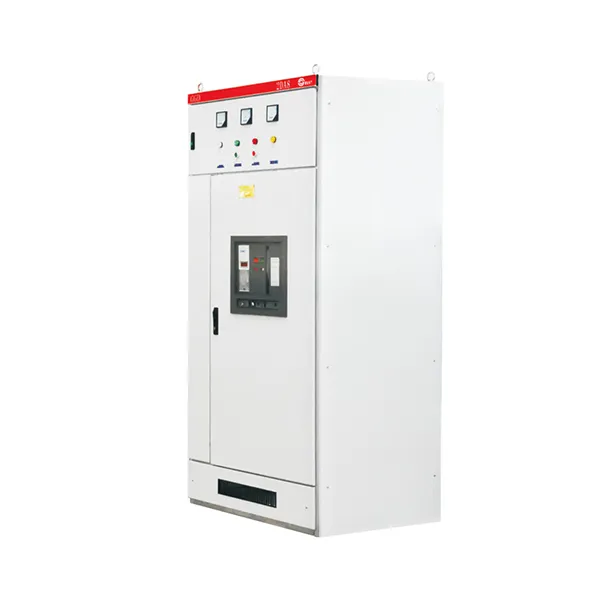

Низковольтное распределительное устройство переменного тока типа GGD
Низковольтные распределительные устройства переменного тока типа GGD предназначены для использования на электростанциях, подстанциях, промышленных предприятиях и другими потребителями электроэнергии в распределительных системах переменного тока частотой 50 Гц, номинальным рабочим напряжением 380 В и номинальным рабочим током до 6300 А.

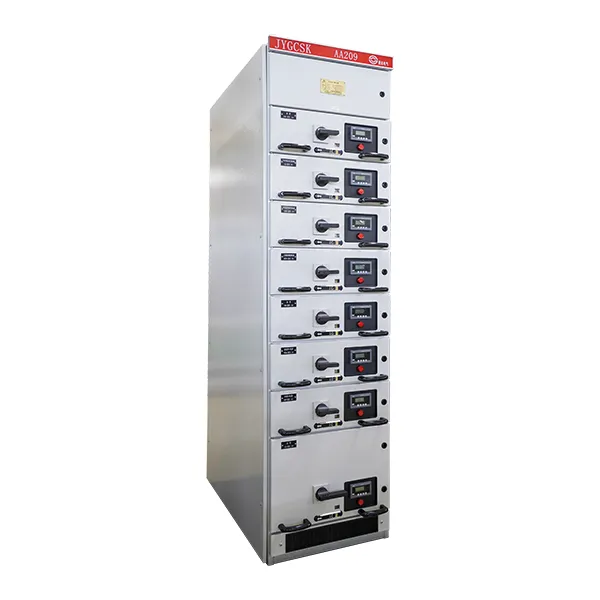

Низковольтное выдвижное распределительное устройство переменного тока типа JYGCSK
Низковольтное выдвижное распределительное устройство переменного тока типа JYGCSK состоит из двух частей: центра питания (PC) и центра управления двигателями (MCC).

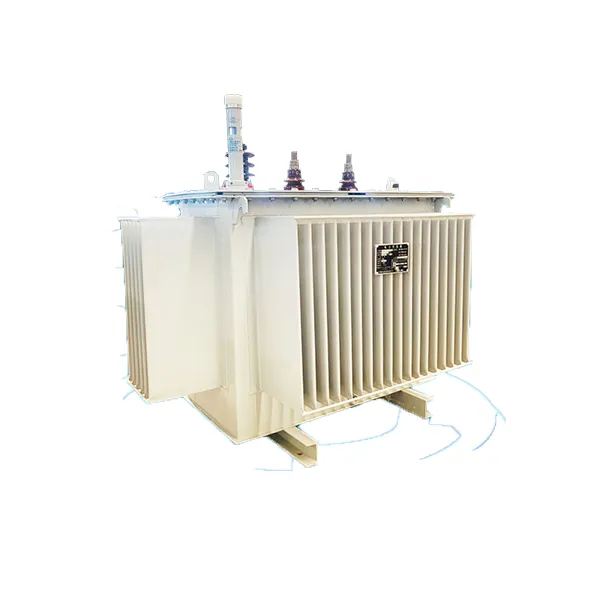

Трансформатор серии S11, класс напряжения 6-35 кВ, с регулированием напряжения без возбуждения
