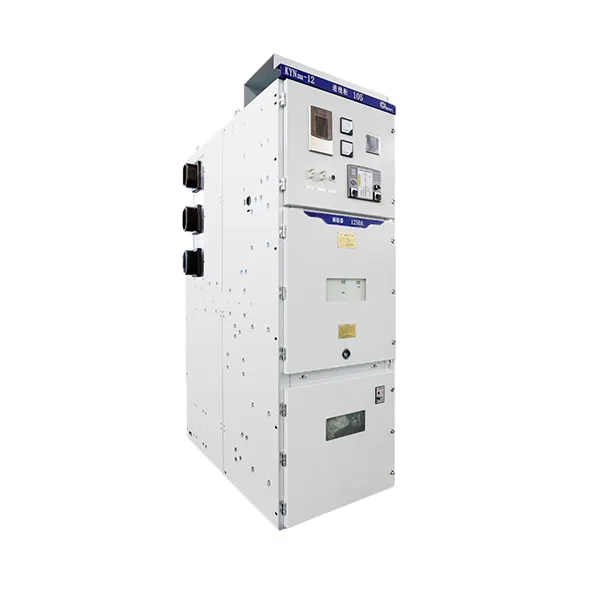

Бронированное металлическое закрытое распределительное устройство со средней установкой выдвижных элементов KYN28(A)-12
Комплектное распределительное устройство переменного тока, металлическое, закрытое, бронированное, с выдвижными тележками (выкатными элементами) в средней части, типа KYN28A-12 представляет собой комплектное распределительное устройство внутренней установки для трехфазного переменного тока частотой 50 Гц, предназначенное для приема и распределения сетевой электроэнергии напряжением 3.6~12 кВ, а также для управления, защиты и мониторинга цепей.
Описание
маркер
Описание продукции
Комплектное распределительное устройство переменного тока, металлическое, закрытое, бронированное, с выдвижными тележками (выкатными элементами) в средней части, типа KYN28A-12 представляет собой комплектное распределительное устройство внутренней установки для трехфазного переменного тока частотой 50 Гц, предназначенное для приема и распределения сетевой электроэнергии напряжением 3.6~12 кВ, а также для управления, защиты и мониторинга цепей. Данное распределительное устройство соответствует требованиям стандартов GB3906, DL404, IEC60298 и других, обладает сейсмостойкостью 9 баллов, а также оснащено функциями, предотвращающими ошибочное включение/отключение выключателя, перемещение тележки под нагрузкой, включение заземляющего разъединителя при наличии напряжения, подачу напряжения при включенном положении заземляющего разъединителя и проникновение в отсек, находящийся под напряжением, сокращенно называемыми функциями «пяти видов защиты».
Особенности продукции
1. Конструкция шкафа собрана из алюмооцинкованных листов, подвергнутых многократному гибочному формованию;
2. Полная металлическая бронировка и тщательное разделение отсеков;
3. Все операции с оборудованием могут выполняться при закрытых дверях шкафа;
4. Корпус шкафа обладает высокой степенью герметичности, предотвращающей проникновение посторонних предметов и насекомых, степень защиты IP4X;
5. Простая и эффективная блокировка, предотвращающая ошибочные операции;
6. Вакуумный выключатель в высоковольтном отсеке и его приводной механизм требуют минимального технического обслуживания;
7. Замена выключателя очень проста, тележки обладают хорошей взаимозаменяемостью;
8. Шкаф устанавливается вплотную к стене, обслуживание производится с лицевой стороны, что уменьшает занимаемую площадь;
9. Вторичные провода прокладываются в кабельных каналах достаточного размера, что облегчает монтаж;
10. Кабельный отсек имеет достаточное пространство для подключения нескольких кабелей;
11. Через стеклянное смотровое окно на панели легко наблюдать за состоянием монтажа в кабельном отсеке;
12. Быстродействующий заземляющий разъединитель используется для заземления и закорачивания цепи.
Технические параметры
| Параметр | Ед. изм. | Значение | |
| Номинальное напряжение | кВ | 3,6, 7,2, 12 | |
| Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты, 1 мин | кВ | 42 |
| Выдерживаемое импульсное напряжение (полная волна) | кВ | 75 | |
| Номинальная частота | Гц | 50 | |
| Номинальный ток | А | 630, 1250, 1600, 2000, 3150, 4000, 5000 | |
| Термически стойкий ток за 4 с (действ. значение) | кА | 20, 25, 31.5, 40 | |
| Номинальный ударный ток (пиковое значение) | кА | 50, 63, 80, 100 | |
| Степень защиты | Корпус IP4X, при открытой двери отсека выключателя IP2X | ||
| Габаритные размеры (ШГВ) | мм | 800(1000)*1500*2300 | |
